线路的设计布局必须通过很多次的实验来进行最佳化;同样,工艺开发都是很耗时和非常昂贵的工程。光刻仿真却让你更快看到不同试验的虚拟结果,助你减低 R&D 和生产成本,过程中可以调节大量参数,加快对急速转变的市场作出反应。LAB造就不同的光刻方式(近境、投射、镭射和电子束)造出更小的图形,追求光刻工艺造出更小的图形这趋势普遍存在IC生产、平板显示屏、LED、MEMS、3D封装、掩模设计及生产,以致纳米技术生产行业。只需调整掩模线路布局和调校曝光参数,就能快速及准确地计算出曝光强度影像(intensity image),凭此技术催生了多种工具的运用,包括:
- 线路设计布局的最佳化(OPC);
- 掩模--图形确认法;
- 多种工序条件最佳化(例如发光、光刻胶及其上下层物料 stack) 及;
- 工艺窗口(例如散焦与曝光剂量关系);
光刻仿真的优点就是每天可完成以千计的实验,而且不需要额外制造掩模或消耗材料,和避免过分曝光影响晶片。

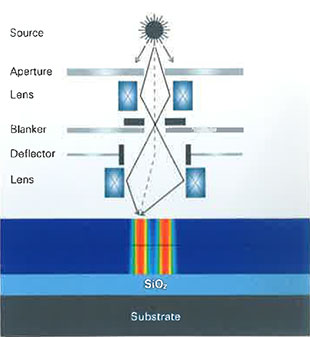

当获得了满意的对比 contrast 影像后,"3D光刻胶显影模型" 的功能就能接着把光刻胶图形转移的 3D 轮廓进一步优化。更复杂的制程效果都能够分析出来,例如侧边研发、电子束或镭射光刻的密度主导偏位,或镭射光刻。
